ETAP 20系列

版本号
发布时间
文献
20.5
2020年12月
ETAP 20 新特性.pdf
20.6 2021年4月21日




计划、设计、自动化、运行和优化

构建一个持续的智操作能数字孪生平台




ETAP 20.6提供了一套令人印象深刻的新的集成电源分析模块、电气安全功能和规范操作解决方案。
从先进的可再生能源建模、规范、安全与仿真工具、前沿的协同仿真技术到模型驱动的实时系统管理解决方案,ETAP 20.6满足您的需求和工业需求。
新推出的ETAP 20.6版本包括新的解决方案和功能,以及100项功能的提升,为我们的客户提供了更多的技术和最佳实践支持,并可节省客户大量的分析计算时间:












安全:采取一切正确的措施来提高安全性 可靠:最大限度地提高电力系统的可靠性 高效:最大限度地提高运营效率 合规:简化并保持运行管理的合规性





ETAP20.6有哪些新特性?——亮点

设计和分析
Arc Flash(弧闪)
ArcSafety™
  德国Std. DGUV 203-078 (BGI/ guv - 518e)
     直流弧闪计算器- Störlichtbogenberechnung
Protection & Selectivity(保护和配合
Star™ & StarZ™
  Star视图数据块
  具有操作顺序的场景向导
  自定义变压器涌流分段曲线
  涌流方程曲线的参数估计
Dynamics(动态
eMTCoSim™
  用EMTP/RV共同模拟电磁和相量暂态
  使用ETAP学习向导创建和运行场景
Transient Stability(暂态稳定)
  基于方程的磁通量估计
  峰值包络线和均方根值的磁化电流图

Data Exchange(数据交互)
AutoCAD® DWG™ Exchange

  提高从ETAP到AutoCAD的数据文件的设计和生成速率
  改进了从AutoCAD到ETAP的自动单线图生成功能

DataX™
  改进了从legacy工具到ETAP的自动单线图生成功能
  使用CGMES配置文件从CIM XML导入和自动生成单线图
  ♦  交换区域或泛欧TSO发展研究所需的数据
  ♦  支持基于IEC CIM系列标准的IEC技术规范(TS)
  ♦  单线图的自动生成
  ♦  支持潮流和短路计算
ETAP Application(ETAP应用)
PlotView™

  动态绘图和图形结果可视化
  电压稳定分析的图形展示
  同步发电机性能曲线的图形展示

PlotAnalyzer™
  比较多个场景的绘图结果
  用户定义的Python™脚本绘图
  基于距离的潮流和时序潮流绘图

etapPy™
  ETAP-Python脚本和程序自动化
  API具体包括:
  ♦  设备添加和删除
  ♦  获取和设置设备工程属性
  ♦  获取元件的状态,等等

Miscellaneous(其他)
  基于数据修正的颜色编码元素
  分页符预览

Renewables(新能源)
GridCode™

  电网谐波畸变和谐振的自动评估,
     根据ENA工程推荐标准G5/5(英国)

PVPro™
  单极和两极模型的太阳能模型估计
  综合太阳能电池板设备库(400+供应商)

Cable Analysis(电缆分析)
UGS

  电缆磁场计算器
  评估任何点的磁通密度是否符合相关EMI/EMC标准
  绘制磁通密度与位置的关系图

Engineering Libraries(工程数据库)
Verified & Validated 验证与校核

  扩展工程数据库(1000 +设备)

Operation & Automation
运行和自动化

Operate & Maintain(运行和维护)
eOTS™
  操作员培训模拟系统
AFAS™
  高级故障分析系统
Automation(自动化)
µGrid™
  微电网控制器及能量管理系统
ePPC™   新能源电厂SCADA和控制器

Cloud & Mobile(云端及移动端)
eProtect™

  基于集中式网络平台的保护解决方案

NetPM™
  集成网络项目管理
etapAPP™ 6.0

  移动现场数据采集与同步



设计解决方案——仿真与分析


DC Arc Flash直流弧闪(新)
以德国标准为基础,降低风险,提高安全性和执行合规性。
通过模拟和评估各种缓解方法,更灵活地识别和分析高危弧闪区。
  直流弧闪计算器有两种方法:
  ♦  DGUV-I 203-078 -最坏情况(最大功率)
  ♦  一般(迭代)-基于Stokes
  分流和串联直流电弧故障类型
  批量导入和导出1000个位置
  直流弧闪自定义标签生成
  基于VDE 0682-306-1-2或用户定义的能量级别的PPE评估
  不同设备类型的典型输入数据
  用户自定义能量系数kP
  电极材料校正系数
  边界图和直观易用的界面
  导出结果到CSV和MS Excel




Magnetic Field Exposure
磁场暴露评估(新)
公共安全磁场暴露评估
  基于CIGRE JTF 36-0121
  暴露于地下导体装置产生的表面磁场
  根据IEEE C95.6-2002, ICNIRP - 2010和ACGIH -2002评估场强限制
  处理导体和护套的交流与直流电流
  允许用户定义渗透率CF
  槽道电缆位置深度视图
  单个或多个可视化的图形数据
  集成的地下管道系统、潮流及时域潮流模块



eMTCoSim™ (升级)
电磁与相量瞬态的联合仿真
利用ETAP暂态稳定模块和eMTP进行精确和详细的多域相量(RMS)和电磁暂态(EMT)研究,高保真度模拟大型网络。
  单域或多域联合仿真
  观察暂态仿真动作在多个维度和变量下的实时图表
  每条总线有多个CoSim元件和多个CoSim母线
  基于python的绘图模块提供丰富的图形化边界数据图表
  支持从ETAP案例导入CoSim



GridCode (升级
自动电网合规性评估
发电厂电网连接的客观评估,支持基于TSO/DSO的电网连接研究,支持RES格式的设计和尺寸标注。
  电网谐波畸变和谐振的自动评估
  符合ENA工程推荐标准G5/5(英国)

Star™ (升级)
快速、自动的保护和配合
  提高交付质量
  设备设置报告中的保护装置注释增加了变压器涌流模拟和TCC图
  TCC图嵌入含有数据块的单线图
  加强了固态脱扣装置的仿真与绘图
  设备设置数据块与设置单元的选择
  断路器和重合闸装置设计评估
  操作顺序的动画展示
  增加了电流互感器饱和选项
  ♦  新的典型数据
  ♦  集成的短路电流计算



Transient Stability 暂态稳定(升级)
准确模拟电力系统动态和暂态
  变压器涌流的均方根值绘图
  基于方程的涌流合规性分析
  新增通过用户/制造商提供的DLL导入太阳能/ESS逆变器和风力涡轮机动态模型的API接口


运行解决方案

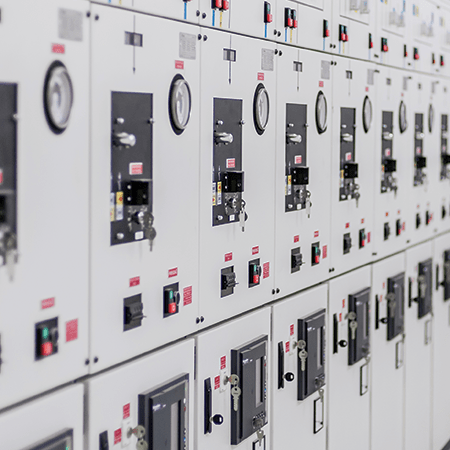

eProtect™ (升级)
基于集中式网络平台的保护解决方案
✔  继电器设置更改管理的解决方案,以在保护继电器和变电站资产的整个生命周期中管理位置、信息和设置。
  提高数据质量和访问管理
  自动处理和继电器设置文件生成
  物理继电器和ETAP Star视图之间的保护整定同步
  集成先进故障分析系统(AFAS)

eOTS™  (升级)
操作员培训模拟系统
通过实际学习改进和增加电气系统操作员/调度员的培训,并通过对稳态和动态系统条件的“假设”模拟来进行决策模拟。
  ETAP在环仿真系统
  用于SCADA, PMS, EMS, ILS, DMS和OMS的培训模拟器
  讲师学员一对多的培训环境与特设和预定义的方案
  评估学员的表现和持续学习环境

AFAS™ (升级)
先进的故障分析,准确的故障定位
运行和决策支持分析软件,准确模拟配电系统的故障暂态,以提高故障定位的准确性。
  故障信息检索- COMTRADE
  继电器,配电隔间,变电站和区域的现场数据的操作顺序
  故障类型,阻抗和位置识别
  相线正序和零序序列估计
  相量,均方根,谐波,功率和频率估计
  模型验证
  使用基于模型和基于规则的根本原因分析来自动生成事件报告
  图形化显示和故障定位报告
  集成ETAP eProtect™和断电管理系统(OMS)




自动化解决方案



µGrid™ Controller (升级)
模型驱动的微电网管理和控制系统
  集成模型驱动设计软件和控制硬件解决方案,用于开发、模拟、优化、验证和控制微电网。
  优化和基于规则的调度
  电网有功和无功的交换控制
  高速智能自适应切负荷,实现无缝孤岛运行
  有计划的孤岛运行
  考虑涌流的黑启动和系统恢复
  有功和无功功率控制满足电网规则
  优化、调优和热交换逻辑
  发电和负荷预测
✔  通过实时仿真进行控制验证


ePPC™ (升级)
模型驱动的发电站控制器
模型驱动的可再生电厂控制和管理与SCADA可视化,预测分析,优化和预测。
  通过设计和运行来平衡电网规范和电厂性能
  有功功率和无功功率控制
  管理电容器组,开关电容器,静止无功补偿和储能
  软启动和停止,可再生能源的削减和平滑控制
  智能、集中的可再生电厂控制
  可再生能源SCADA和仪表板


云端与移动解决方案


NetPM™  (升级)
在任意地点同时建模和分析项
应用智能管理工具的协同工程网络模型管理平台。
  改进了复合网络元件的同步
  在多个项目中使用分离母线自动同步OLV
  项目设置的同步化
  对分离母线的优化监控

etapAPP™ 6.0  (升级)
移动现场数据采集与同步
通过更新版本的etapAPP™(为现场工程师设计的平板应用程序),增加ETAP项目数据收集和验证的可访问性。
  改进了支持的国际字符集
  改进的分离母线定位网段控制
  根据属性值和设备类型查找元件
  自动备份和恢复


数字孪生应用平台


ETAP Application  ETAP应用(升级)
改进兼容性和安全合规性
  支持更高分辨率的显示
  更好的响应和性能提升

One-Line Diagram  单线图(升级
电力网络可视化的基础
ETAP单线图是一个用于创建和管理网络数据库的用户友好的界面,用于图形化展示整个网络。
元件的工程数据修订以不同的颜色代码展示
基于数据锁图形化显示每个元素的锁定符号
数据块颜色填充
新增电流轨迹
在单线图上直接预览分页符
转换开关镜像连接和自动插入节点
优化设备信息标注
  ♦  最优的默认位置
  ♦  注释旋转-撤消/重做
  ♦  对齐工具-左,中间,右和垂直间距


PlotView™  画图视图(升级)
实时画图和图形结果的可视化
使用画图视图实时了解研究结果,包括用户可配置的可视化和导出功能。
电压稳定分析的画图视图
  ♦  P- V曲线
  ♦  V-Q相关性
嵌入式画图视图在单线图上实时查看变压器涌流
同步发电机画图视图
  ♦  输出曲线
  ♦  燃料成本

DataX - AutoCAD® DWG™  (升级)
利用CAD提高工作效率
利用CAD/DWG文件与ETAP相互导入和导出,实现设计,施工,和维护团队的同步。
导入CAD/DWG到ETAP
  ♦  自动生成单线图
  ♦  智能地生成默认映射
  ♦  自定义缩放因子和间距
从ETAP单线图导出CAD/DWG
  ♦  自动生成ETAP块
  ♦  自定义注释和数据块的颜色

PlotAnalyzer™ 画图分析器(升级)
在一个视图中比较和分析图形图结果
使用画图分析器实时了解研究结果,包括用户可调的可视化和导出功能。
通过比较来自多个分析的图形结果高效地进行电力系统分析。使用高级且高速的Python框架作图
潮流仿真结果随距离变化的图形
暂态稳定和电机启动的多重选择列表

Element Modeling (升级)
智能的设备编辑器
同步发电机输出曲线
每相电缆的工作电压,电流和相角
电机电路保护器计算LVCB跳闸电流

etapAPI™  (升级)
用于交互的ETAP RESTful API
ETAP基于Web服务的体系结构,通过数据消息传递与其他补充应用程序交互
从任何设备,任何平台连接到ETAP
ETAP现在通过一个REST API公开其服务
很容易在etapPy中作为Python客户端实现
运行场景,案例,获取项目数据,所有这些都来自你的工具
etapPy™ (升级)
使用Python™实现编辑和学习的自动化
功能丰富的ETAP-Python API和IDE,用于创建和执行Python脚本
集成了ETAP和Python脚本语言
功能丰富的Python编辑器,用于运行Python脚本
  运行案例和生成输出数据报告的Python API
  远程和并行的运行ETAP研究案例
  使用Python生成各种模块的定制Excel输出报告
  详细的参考文档(描述,示例代码)
  API扩展包括:
  ♦  设备添加和删除
  ♦  获取和设置设备工程属性
  ♦  明确的信息日志
  ♦  访问活动场景
  ♦  获取用户信息、语言、缩放级别等。
  ♦  了解元件的使用情况,等等

Engineering Libraries  工程数据库(升级)
经过V&V认证的设备库
最全面的V&V工程设备库的行业标准。最新的库更新包含在每个版本中,并可从ETAP帮助中心™下载。
  太阳能光伏阵列/库
  ♦  扩充了1.6万多个光伏模型
  ♦  基于一个和两个二极管模型的太阳能/光伏参数估计
  ♦  图形显示P-V和I-V特性
  扩展低压断路器建模能力
  新型保护装置型号(13000 +)

Project Tracking & Gantt  (升级)
项目和任务管理变得更容易
在ETAP中直接利用内置的任务管理和甘特图功能来跟踪任务和管理您的系统研究项目。
  显示今天的日期作为一个自动标记
  系统设置编辑器进行了外观优化:
  ♦  今天的日期标记
  ♦  行背景
  ♦  休息日/周末
  ♦  个人任务,完成的任务和任务组
  导入ETAP学习场景,自动创建任务

DataX™  (升级)
通过内置转换加速数字化和数据交换
✔  SKM导入
  ♦  改进了单线图布局、旋转和元件映射
  ♦  自动创建分总线,包括位置和长度
  ♦  优化多功能继电器的创建
  ♦  节点和总线创建逻辑现在基于连接数
  ♦  支持在数据库中复制/粘贴保险丝,LVCBs和继电器
  ♦  额外的数据交换支持:
           三绕组变压器数据导入
          ■ 复合负载功率因数和效率导入
