PlotView™绘图视图
PlotView™绘图视图
实时绘图和图形结果可视化
绘图视图™实时绘图
绘图视图
绘图和实时图表的高级框架
PlotView是一种用于图形报表创建和数据分析的高级一体化解决方案。PlotView利用先进的高速框架绘制图表。通过全面的设计和直观的界面，用户可以最大限度地提高工作效率，节省时间比较、生成和维护用于电力系统分析的高质量绘图。
主要功能
- 绘制实时图表并覆盖上一个结果
- 在单线图中嵌入实时图表
- 将新框架与所有主要ETAP模块结合使用
- 按图表类型（直线、条形图等）配置并保存打印样式
- 执行自动调整大小和图表布局
- 利用工具提示和基于细线的多轴值跟踪
- 将图表复制到剪贴板并将值导出到Excel
绘图视图™实时绘图
绘图视图
绘图和实时图表的高级框架
PlotView是一种用于图形报表创建和数据分析的高级一体化解决方案。PlotView利用先进的高速框架绘制图表。通过全面的设计和直观的界面，用户可以最大限度地提高工作效率，节省时间比较、生成和维护用于电力系统分析的高质量绘图。
主要功能
- 绘制实时图表并覆盖上一个结果
- 在单线图中嵌入实时图表
- 将新框架与所有主要ETAP模块结合使用
- 按图表类型（直线、条形图等）配置并保存打印样式
- 执行自动调整大小和图表布局
- 利用工具提示和基于细线的多轴值跟踪
- 将图表复制到剪贴板并将值导出到Excel
图1 实用图表——新窗口打开可看大图 图2 嵌入式实时图表——新窗口打开可看大图 图3 折线图——新窗口打开可看大图
（1）实时图表，用户可以将以前的分析结果与同一图上的新分析迭代进行比较，以获取单个图或组合图。

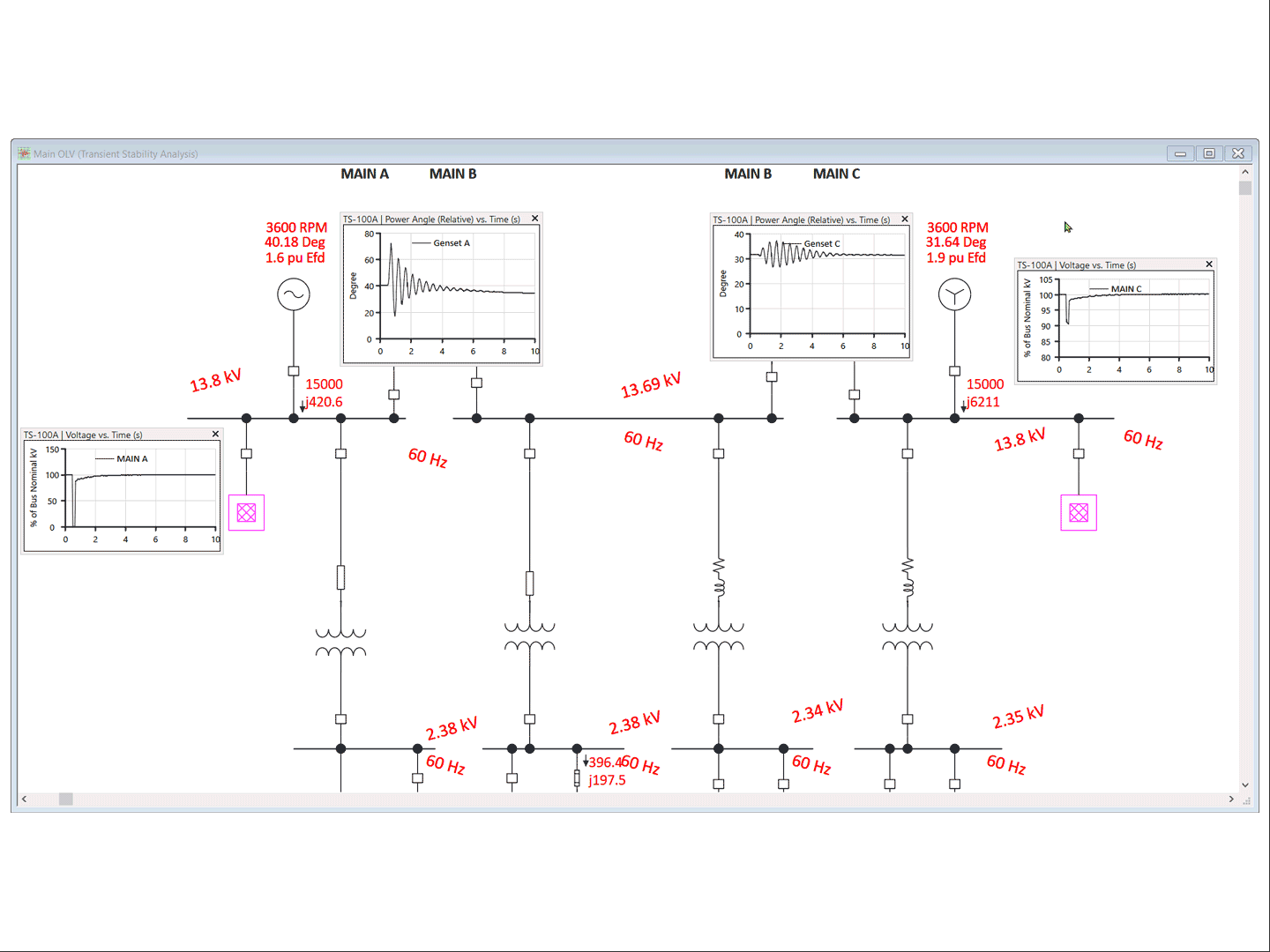

（2）嵌入式实时图表，用户可以直接在单线图中的同一图上查看具有新分析迭代的先前分析结果。

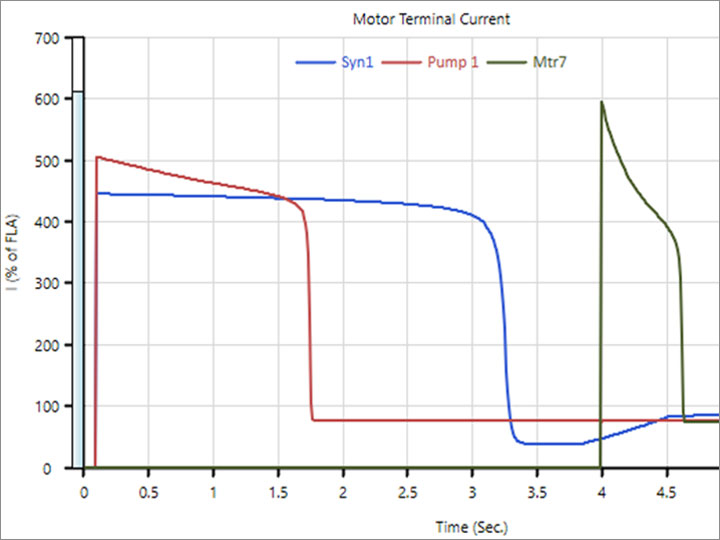

（3）折线图允许绘制时间序列数据，例如时域潮流，电动机启动和暂态稳定
图4 条形图——新窗口打开可看大图 图5 表面和轮廓图——新窗口打开可看大图 图6 编辑器图——新窗口打开可看大图

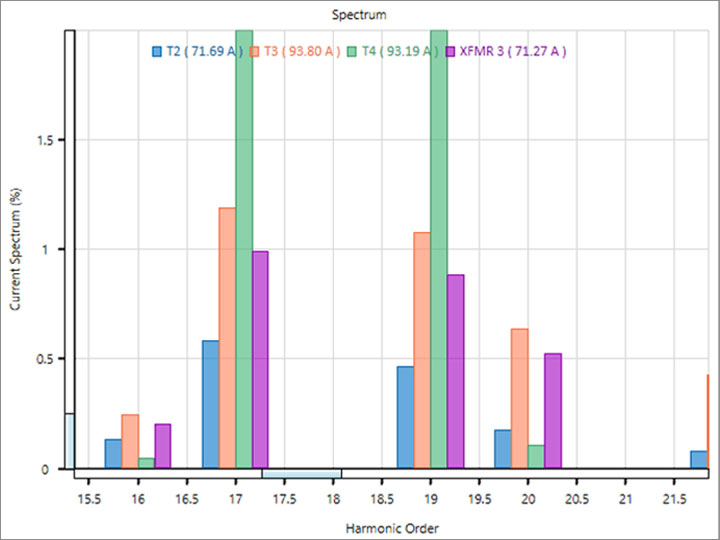

（4）条形图，允许显示非基于时间的信息，如设备灵敏度、谐波频谱等。

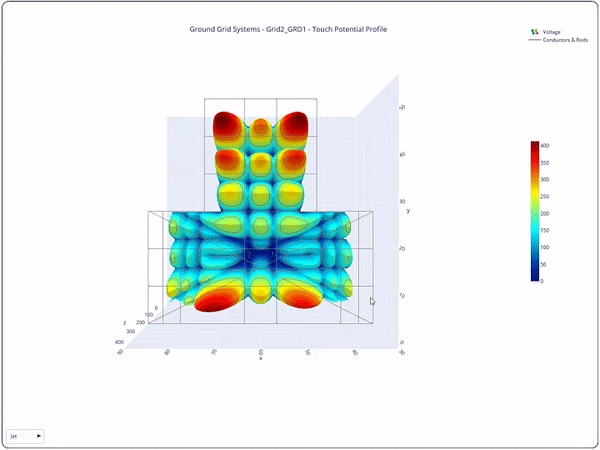

（5）表面和轮廓图，曲面和等高线图允许基于内置PlotView生成2D和3D图表。

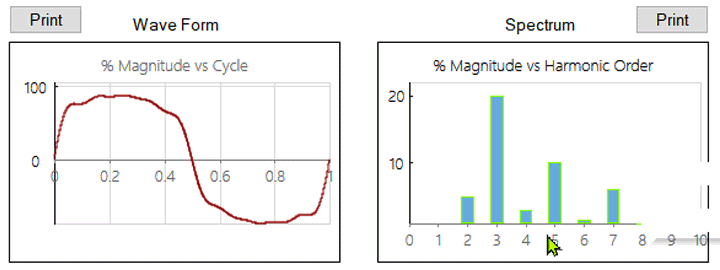

（6）折线图，直接在元素编辑器中查看ETAP工程库中的数据并与之交互。
